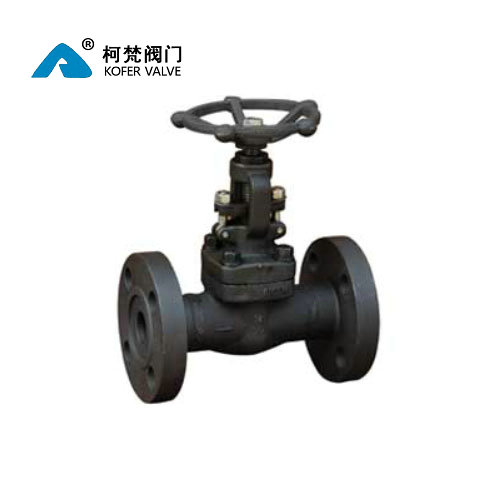

Z41H锻钢截止阀

锻钢闸阀按照API 602标准设计制造，提供三种阀盖设计形式：螺栓式阀盖,焊接式阀盖,压力自紧密封阀盖,用户可根据需要选用不同的形式，锻钢闸阀提供法兰、NPT螺纹、焊接式三种连接方式，适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质.

【产品特点】

1. 全径或缩径；

2. 明杆支架式（OS & Y）；

3. 自定心压板压套式；

4. 螺栓连接、缠绕垫片密封式阀盖；

5. 螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖；

6. 整体式上密座；

7. 承插端符合ASMEB16.11；

8. 螺纹连接端（NPT）符合ANSI/ASMEB1.20.1。

【执行标准】

设计规范：JB/T 7746、API602

结构长度：JB/T 7746、工厂规范

承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1

试验与检验：JB/T 9092、API598

压力-温度：GB/T 9131、ANSI B16.34

产品标识：GB/T 12220、MSS SP25

供货规范：JB/T 7928

【产品型号】

材质	国标型号	美标型号
A105	ZD41H/Y-16C ZD41H/Y-25 ZD41H/Y-40 ZD41H/Y-64 ZD41H/Y-100 ZD41H/Y-160	ZD41H/Y-C150 ZD41H/Y-C300 ZD41H/Y-C600 ZD41H/Y-C900 ZD41H/Y-C1500 ZD41H/Y-C2500
304SS	ZD41H/Y-16P ZD41H/Y-25P ZD41H/Y-40P ZD41H/Y-64P ZD41H/Y-100P ZD41H/Y-160P	ZD41H/Y-C150P ZD41H/Y-C300P ZD41H/Y-C600P ZD41H/Y-C900P ZD41H/Y-C1500P ZD41H/Y-C2500P
316SS	ZD41H/Y-16R ZD41H/Y-25R ZD41H/Y-40R ZD41H/Y-64R ZD41H/Y-100R ZD41H/Y-160R	ZD41H/Y-C150R ZD41H/Y-C300R ZD41H/Y-C600R ZD41H/Y-C900R ZD41H/Y-C1500R ZD41H/Y-C2500R

【产品性能规范】

锻钢闸阀主要性能规范
公称压力（Mpa）	实验压力			工作温度（℃）
公称压力（Mpa）	强度（水）（Mpa）	密封（水）空气	低压密封空气（Mpa）	工作温度（℃）
1.6	2.4	1.76	0.6	350
2.5	3.75	3.75	0.6
4.0	6.0	4.4	0.6
6.4	9.6	7.04	0.6
10.0	15.0	11.0	0.6

【主要零件材质】

锻钢闸阀主要零件材质
零件名称	材质
阀体/阀盖	A105	304SS	316SS
闸板	A105	304SS	316SS
阀杆	13Cr	304SS	316SS
填料	柔性石墨	PTFE编织	PTFE编织
垫片	304L+石墨	304L+PTFE	316L+PTFE
压盖	A105	304SS	316SS
填料压环	A105	304SS	316SS

【主要外形连接尺寸】

【结构图片】
