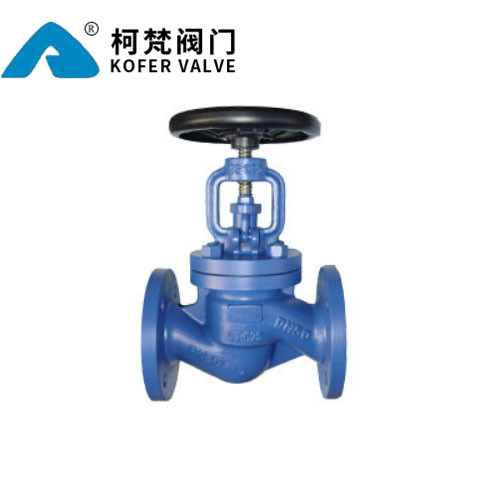

WJ41H波纹管截止阀

【产品用途】

波纹管截止阀采用成形不锈钢波纹管设计，波纹管往复试验10000次无故障，密封性能可靠，适用于易燃易爆，有毒有害介质的工矿，可以有效地防止阀门外漏现象。

【产品特点】

1、产品结构合理、密封可靠

2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能

4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要

5、阀芯可根据需要做承切断型和调节型

【执行标准】

设计标准：GB12235

结构长度：GB12221

连接法兰：GB9113、JB/T79、HG20596

试验和检验：JB/T9092、GB/T13927

【产品型号】

【产品性能规范】

【产品主要连接尺寸】

公称通径 DN	主要外形尺寸和连接尺寸
	L	D	D1	D2	b	H	Do
WJ41H-16C WJ41H-16P
15	130	95	65	47	14	202	120
20	150	105	75	58	14	231	140
25	160	115	85	68	14	231	140
32	180	140	100	78	16	286	160
40	200	150	110	88	16	317	200
50	230	165	125	102	16	317	200
65	290	185	145	122	18	331	240
80	310	200	160	123	20	402	240
100	350	220	180	158	20	416	320
125	400	250	210	184	22	467	360
150	480	285	240	212	24	525	360
200	600	340	295	268	26	611	500

【结构图片】
